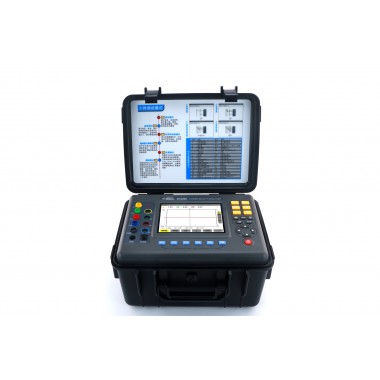

ST4208 电能质量分析仪
型号：
无
ST4208电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
所属分类：
接地电阻测试仪
简介：ST4208电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，箱式结构外壳等特点。可同时测量4路电流（ABC三相及中性线电流），4路电压（ABC三相电压及中性线对地电压）、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。
技术规格
电 源 可充电锂电池组9.6V，外接充电器 电池电量指示 5格显示电量，当电池电量过低时,提示1分钟后自动关机 功 耗 耗电流490mA，电池连续工作10小时 显示模式 LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm 仪器尺寸 长宽厚：277.2mm×227.5mm×153 mm 钳口尺寸 FR050圆口形电流钳：50mm×50mm (标配) 通 道 数 4路电压，4路电流 线 电 压 1.0V～2000V 相 电 压 1.0V～1000V 电 流 FR050电流钳 1.0A～1000A((标配)) 频 率 40Hz～70Hz 电力电量参数 W，VA，var，PF，DPF，cosφ，tanφ 电能参数 Wh，varh，Vah 谐 波 有，0～50次 总谐波失真 有，0～50次，各相 专家模式 有 暂态记录组数 150组 电压闪变 有 启动电流模式 有，100秒 三相不平衡度 有 记 录 300天（同时记录20个参数，每5秒记录1点） 最小/最大记录值 有，可测一段时间内的最大最小值 告 警 40种不同类型参数选择，12800组告警日志 峰 值 有 相量图显示 自动 截图容量 60个 菜单语言 中文、英文 通讯接口 USB 自动关机 在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机 背光功能 有，适合昏暗场所及夜间使用 仪器质量 主机：2.41Kg(带电池) FR050圆口形电流钳：463g×4（标配） 测试线和电源适配器：800g 电压测试线长 3m 电流钳线长 2m 工作温湿度 -10℃～40℃；80%Rh以下 存放温湿度 -10℃～60℃；70%Rh以下 输入阻抗 测试电压输入阻抗为：1MΩ 耐 压 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 绝 缘 仪器线路与护套外壳之间≥10MΩ 结 构 双重绝缘，带绝缘防振护套 适合安规 IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2
